纺织学报 ›› 2019, Vol. 40 ›› Issue (04): 103-110.doi: 10.13475/j.fzxb.20180502508

• 服装工程 • 上一篇    下一篇

基于AutoCAD参数化的个性化服装纸样生成

叶勤文, 张皋鹏()

  1. 四川大学 轻纺与食品学院, 四川 成都 610065
  • 收稿日期:2018-05-10 修回日期:2019-01-09 出版日期:2019-04-15 发布日期:2019-04-16
  • 通讯作者: 张皋鹏
  • 作者简介:叶勤文(1994—),男,硕士生。主要研究方向为服装CAD。

Generation of personalized garment pattern based on AutoCAD parameterization

YE Qinwen, ZHANG Gaopeng()

  1. College of Light Industry, Textile and Food Engineering, Sichuan University, Chengdu, Sichuan 610065, China
  • Received:2018-05-10 Revised:2019-01-09 Online:2019-04-15 Published:2019-04-16
  • Contact: ZHANG Gaopeng

RichHTML

22

PDF (PC)

363

摘要：

为解决服装制版领域中,服装纸样生成效率低、纸样修改重复性劳动繁重和不能很好地适应个性化需求等问题,提出一种新的基于参数化制版的个性化服装纸样快速生成方法。首先利用双圆弧拟合服装样版轮廓曲线,并结合AutoCAD的参数化功能构建参数化曲线约束模型,在此基础上建立参数化服装纸样。结果表明:双圆弧能够较为准确地拟合服装样版轮廓曲线;参数化曲线约束方法种类多且灵活,可适应所有服装样版轮廓曲线;通过该方法建立的参数化服装纸样稳定性好,其任意参数皆可修改,纸样修改高效、直观、便捷,提高了个性化服装纸样生成效率。

关键词: 服装制版, AutoCAD参数化, 服装纸样, 新文化服装原型, 双圆弧参数化约束

Abstract:

In order to solve low production efficiency of garment pattern, repetitive work of pattern modification, and incapability of adapting well to personalized needs in the field of garment making, a new method for rapid creation of personalized garment patterns based on parametric plate making was proposed. Firstly, the double arc was used to fit the garment pattern contour curve, and combined with the parameterization function of AutoCAD, the parameterized curve constraint model was constructed. Based on this, a parameterized garment pattern was established. The results show that the double arc can accurately fit the clothing contour curve. The parametric curve restraining methods are versatile and flexible, and can adapt to all garment pattern contour curves. The parameterized garment pattern established by this method has good stability, and any parameter thereof can be modified, and pattern modification is highly efficient, intuitive and convenient, which greatly improves the efficiency of personalized garment pattern generation.

Key words: garment plate making, AutoCAD parameterization, garment pattern, new culture grament prototype, double arc parameterization constraint

中图分类号:

  • TS941.2

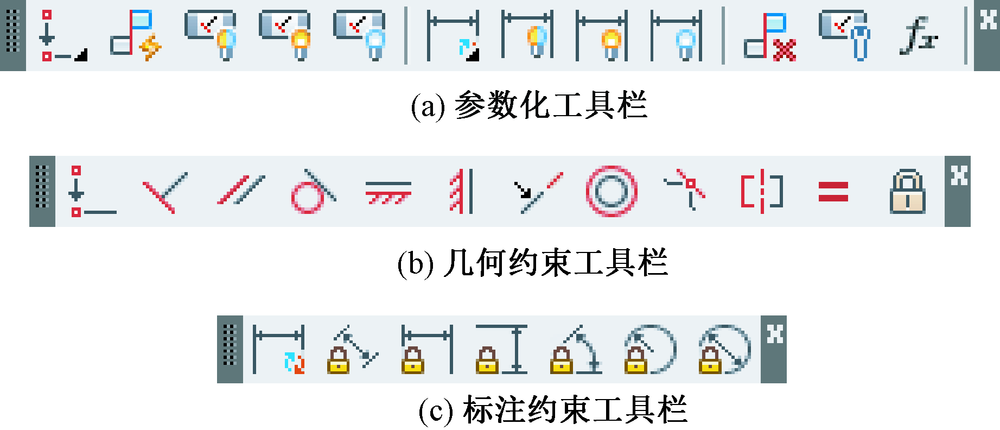

图1

AutoCAD参数化功能"

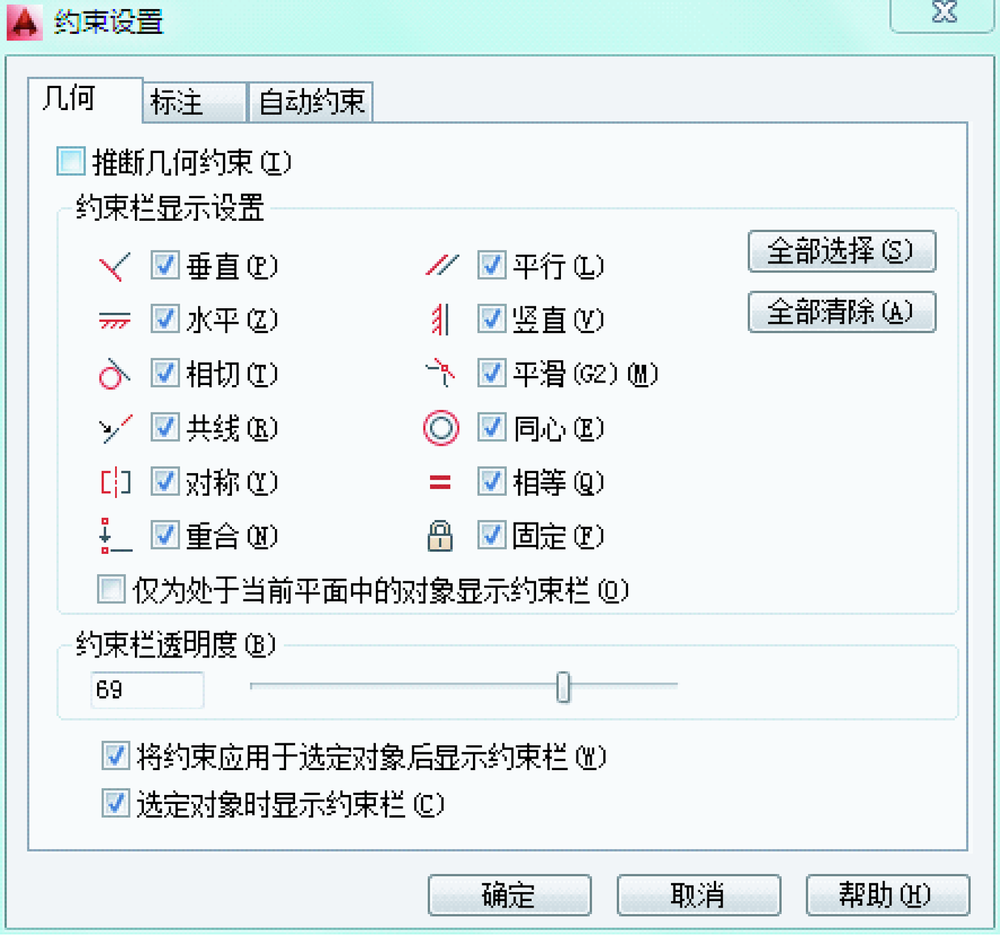

图2

约束设置栏"

图3

参数管理器"

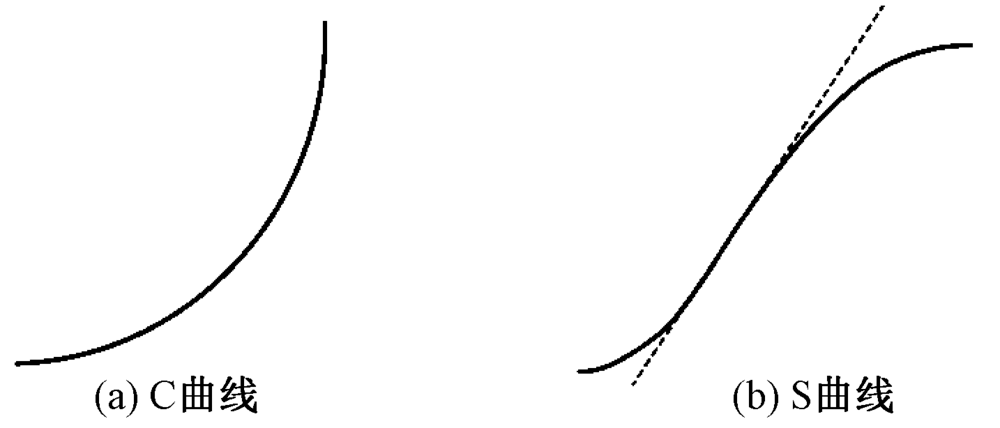

图4

服装样版曲线"

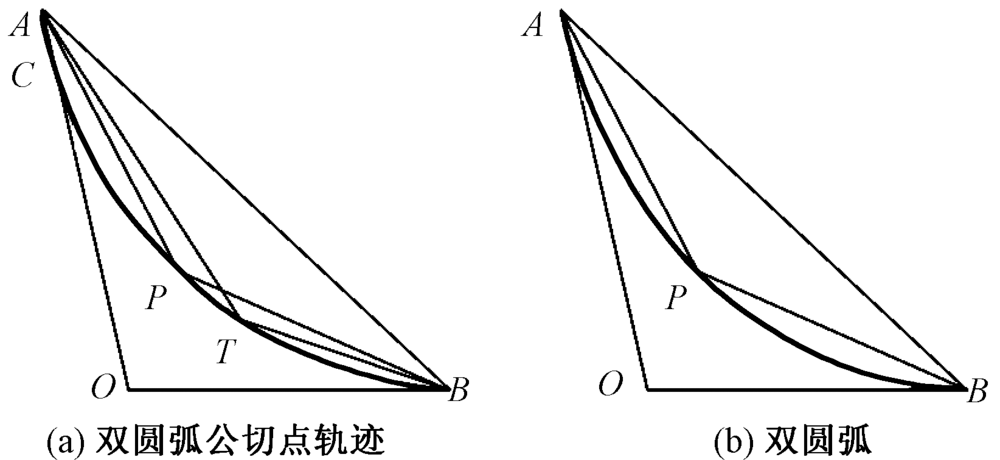

图5

双圆弧示意图"

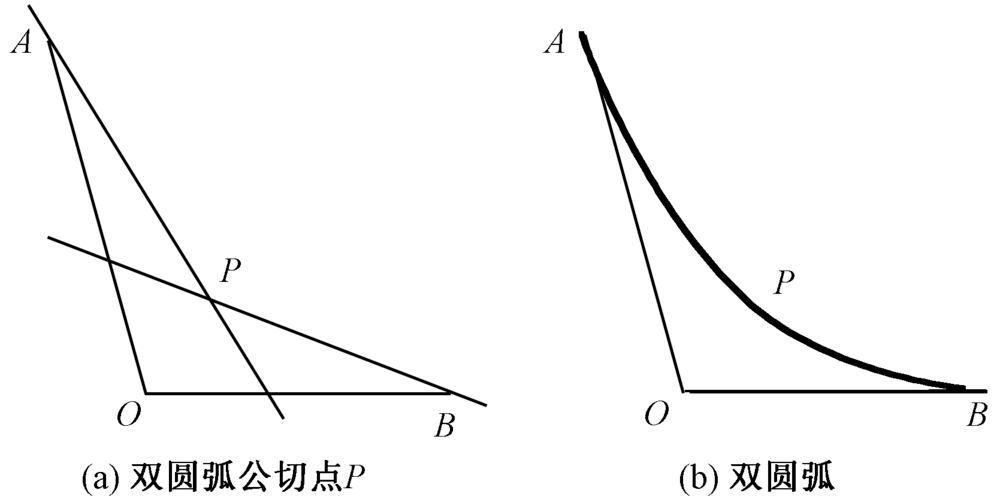

图6

双圆弧画法示意图"

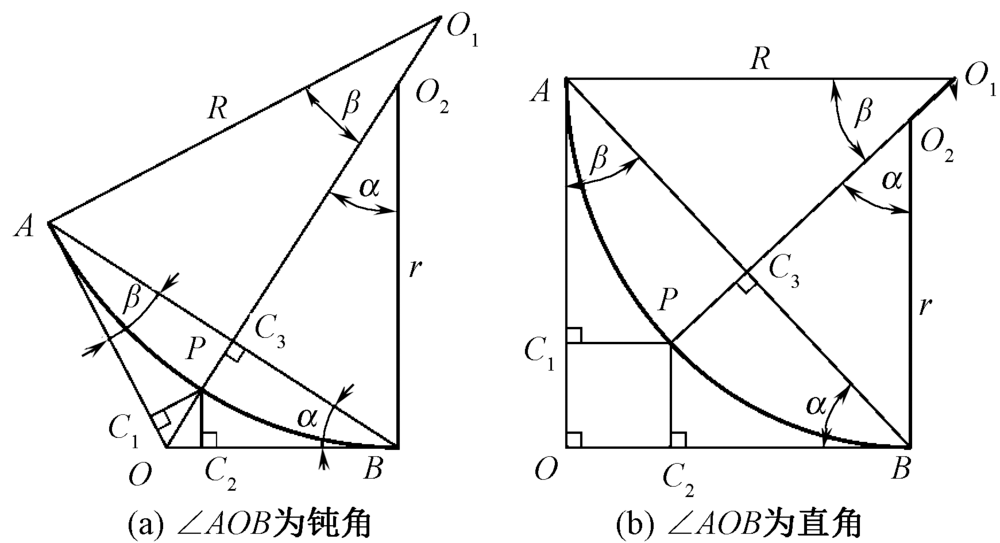

图7

双圆弧半径及弧长计算模型图"

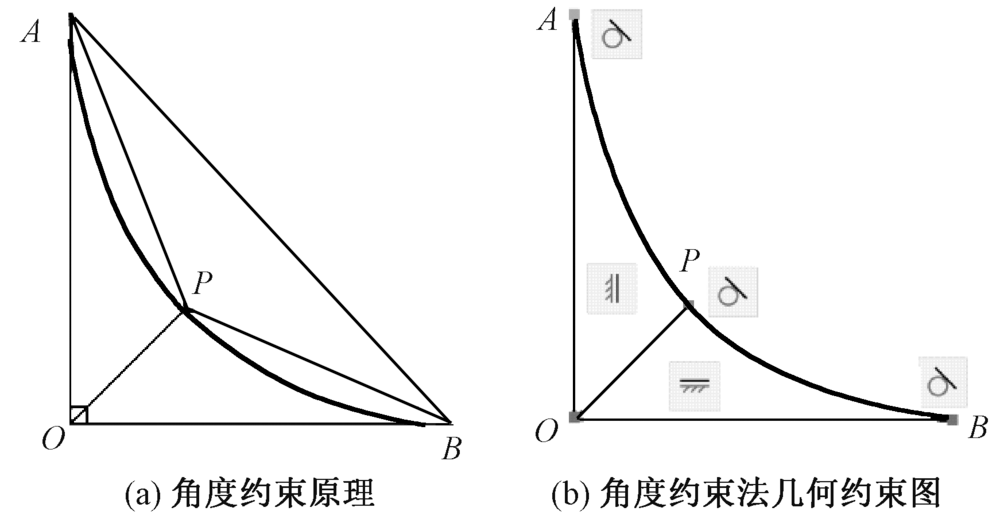

图8

角度约束法示意图"

表1

角度约束法数据表"

项目 名称 表达式 数值 类型
标注约
束参数		 ∠BOP 45° 45° 角度
前领深 前领宽+5 74 mm 竖直
前领宽 B/24+34 69 mm 水平
用户参数 B 840 840 mm 实时

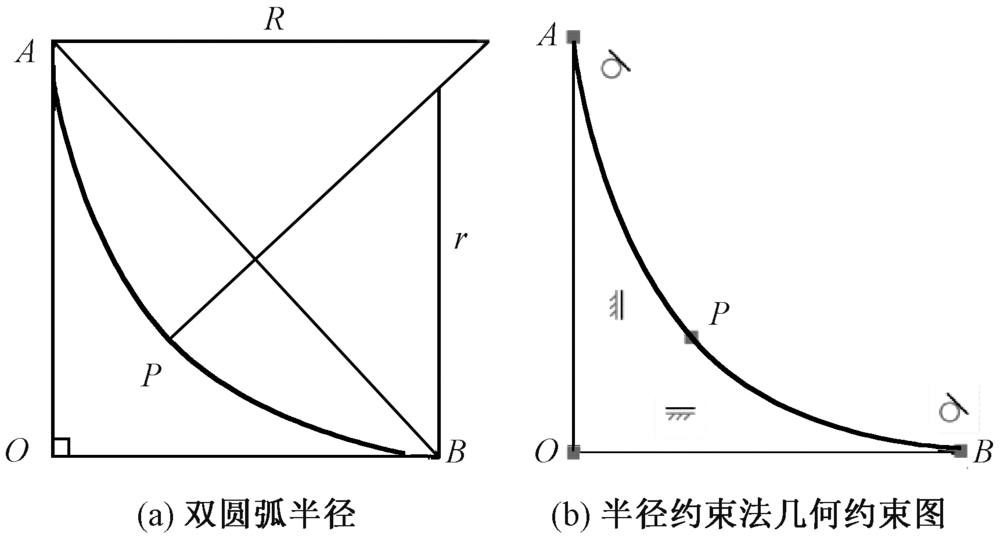

图9

半径约束法示意图"

表2

半径约束法数据表"

项目 名称 表达式 数值 类型
标注约
束参数		 前领宽 B/24+34 69 mm 水平
前领深
半径R		 前领宽+5
半径大		 74 mm
77.85 mm		 竖直
半径
半径r 半径小 65.75 mm 半径
用户
参数		 α arctan(前领深/前领宽) 47.00° 实时
半径大 前领深/(1-sinα+
cosα)		 77.85 mm 实时
半径小 前领宽/(1+sinα-
cosα)		 65.75 mm 实时
B 840 840 mm 实时

表3

新文化衣身原型约束数据"

项目 约束对象 参数 表达式
标注
约束
参数		 B1B2 背横线 80
B1B3 袖窿深线 B/12+137
B1B4 背长 背长
B3B6 背宽 B/8+74
F1F2 前侧缝线 背长-袖窿深线
F7F3 胸宽 B/8+62
F5F7 袖窿宽线定点 B/32
F6F7 前袖窿弧下切线定点 18
F1F5 前侧缝点 ((B+胸围放松量)/2-背宽-胸宽-袖窿宽线定点)/2
B6B7 后侧缝点 前侧缝点
F3F10 前中 B/5+83
F9F13 前领宽 B/24+34
F11F13 前领深 前领宽+5
∠F12F11F15 前肩斜线角度 22
F14F15 前肩斜线突出量 18
F3F8 胸省省尖点定点X 胸宽/2+7
F4F8 胸省省尖点定点Y 背长-袖窿深线
F16F17 胸省省量 B/12-32
B1B9 后领宽 前领宽+2
B10B9 后领深 后领宽/3
B1B8 后领窝弧线切点 后领宽/3
B2B12 肩胛省省尖点定点X 背宽/2+10
B1B12 肩胛省省尖点定点Y 80
∠B11 B10 B13 后肩斜线角度 18
B6B14 后袖窿弧切点 袖窿深线-背横线+5
F5F16 袖窿宽线 (袖窿深线-背横线)-5
B15B16 肩胛省省道边定点 15
B16B17 肩胛省省量 B/32-8
B10B13 后肩斜线长 前肩斜线长+肩胛省省量
∠B13 B10B18 后领窝控制角 90+前肩斜线角度
∠B10B13 B19 后袖窿弧上控制角 90
∠F11F15 F18 前袖窿弧上控制角1 90
∠F8F17 F18 前袖窿弧上控制角2 180-切线约束角度1
用户
参数		 F11F15 前肩斜线长 (胸宽-前领宽)/cos(前肩斜线角度)+前肩斜线突出量
F8F16 省道边长 sqrt((胸宽-胸省省尖点定点X+袖窿宽线定点)2+(袖窿宽线)2)
∠F8F16F6 切线约束角度1 arctan(袖窿宽线/(袖窿宽线定点-前袖窿弧下切线定点))-arcsin(袖窿宽线/省道边长)

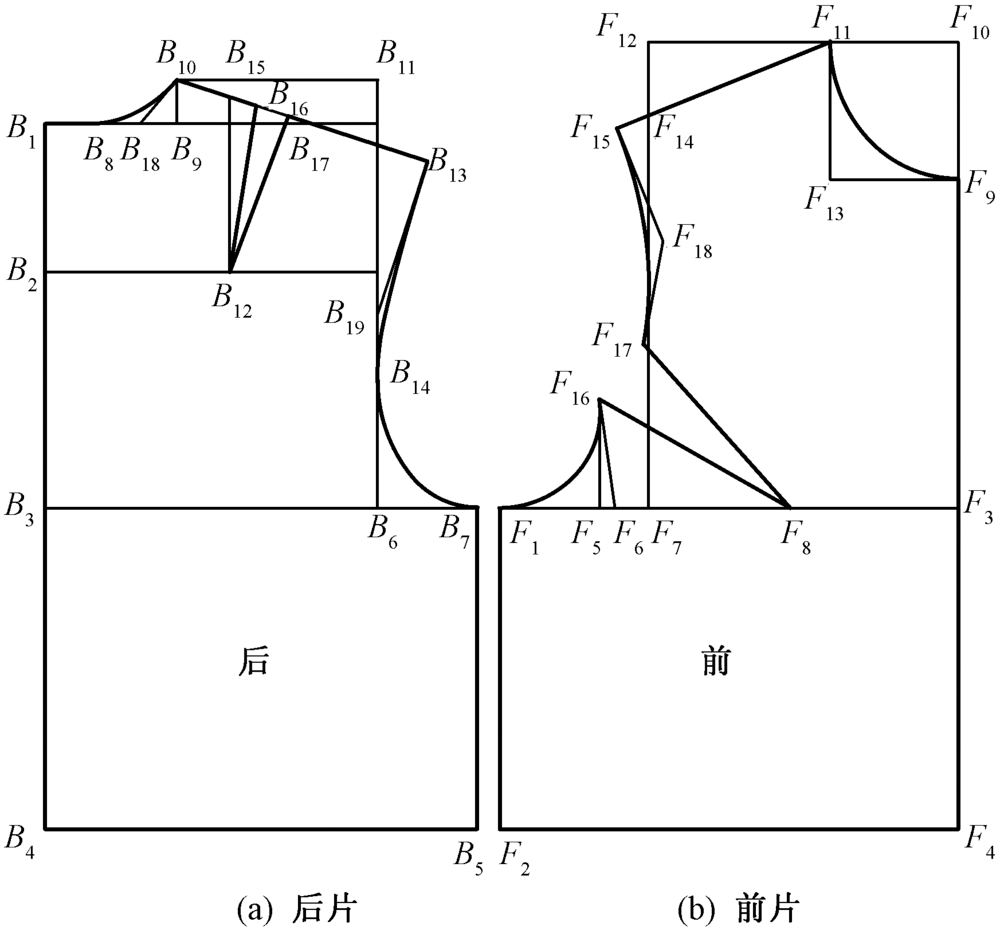

图10

新文化衣身原型约束标记图"

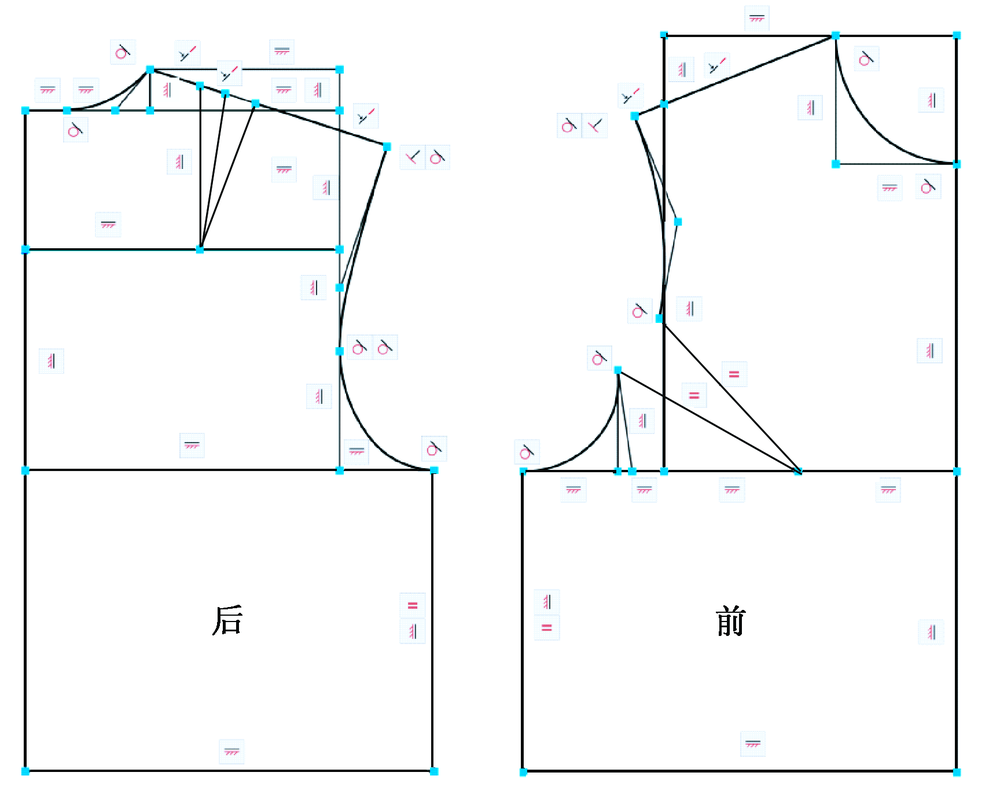

图11

新文化衣身原型几何约束图"

表4

新文化衣身原型关键参数"

关键参数 表达式
B 840
背长 380
胸围放松量 120
胸宽 B/8+62
背宽 B/8+74
前领宽 B/24+34
前领深 前领宽+5
后领宽 前领宽+2
后领深 后领宽/3
前肩斜线角度 22
后肩斜线角度 18
胸省省量 B/12-32
胸省省尖点定点X 胸宽/2+7
胸省省尖点定点Y 背长-袖窿深线
肩胛省省量 B/32-8
肩胛省省尖点定点X 背宽/2+10
肩胛省省尖点定点Y 80

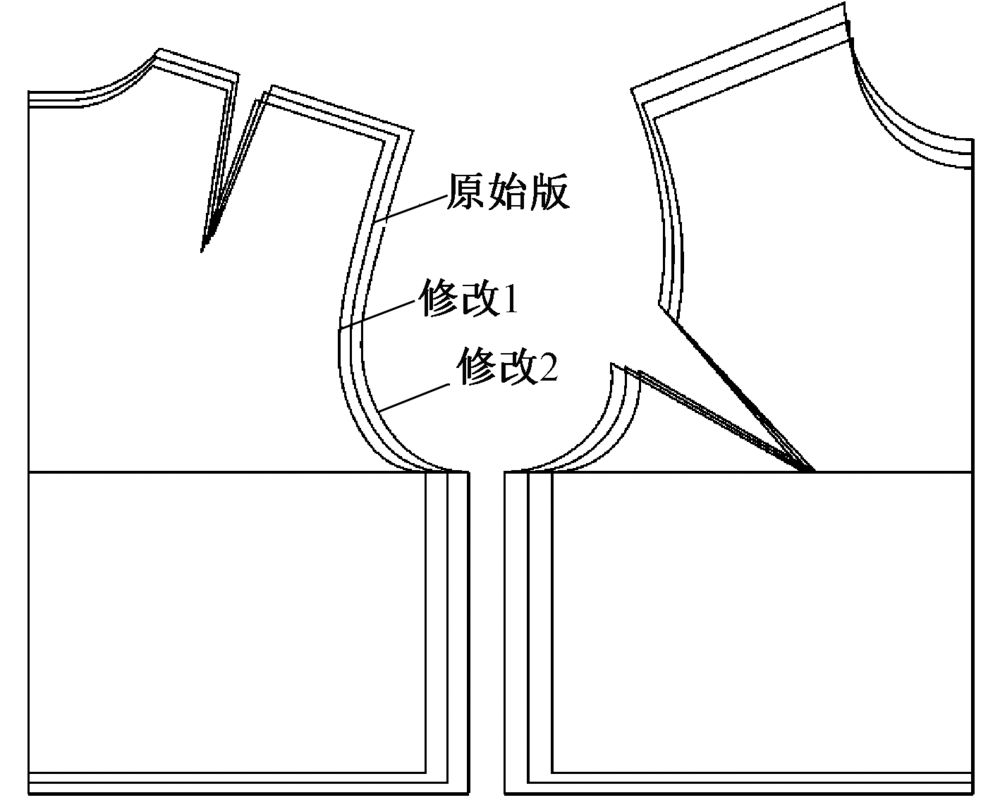

图12

胸围和背长调整对比图"

表5

胸围和背长调整数据表"

样版 B 背长
原始版 840 380
修改1 790 370
修改2 890 390

图13

前后领窝调整对比图"

表6

前后领窝调整数据表"

样版 前领宽 前领深 后领宽 后领深
原始版 69 74 71 71/3
修改1 64 69 66 66/3
修改2 74 79 76 76/3

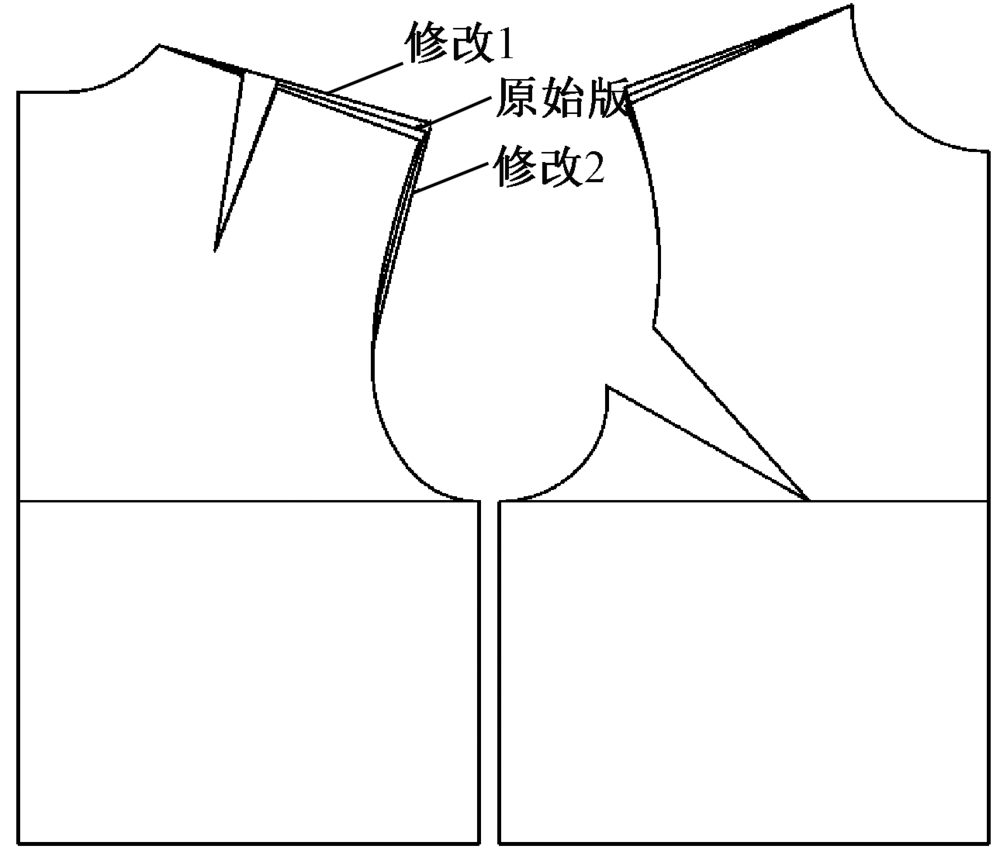

图14

前后肩斜线角度调整对比图"

表7

前后肩斜线角度调整数据表"

样版 前肩斜线角度/(°) 后肩斜线角度/(°)
原始版 22 18
修改1 20 20
修改2 24 16

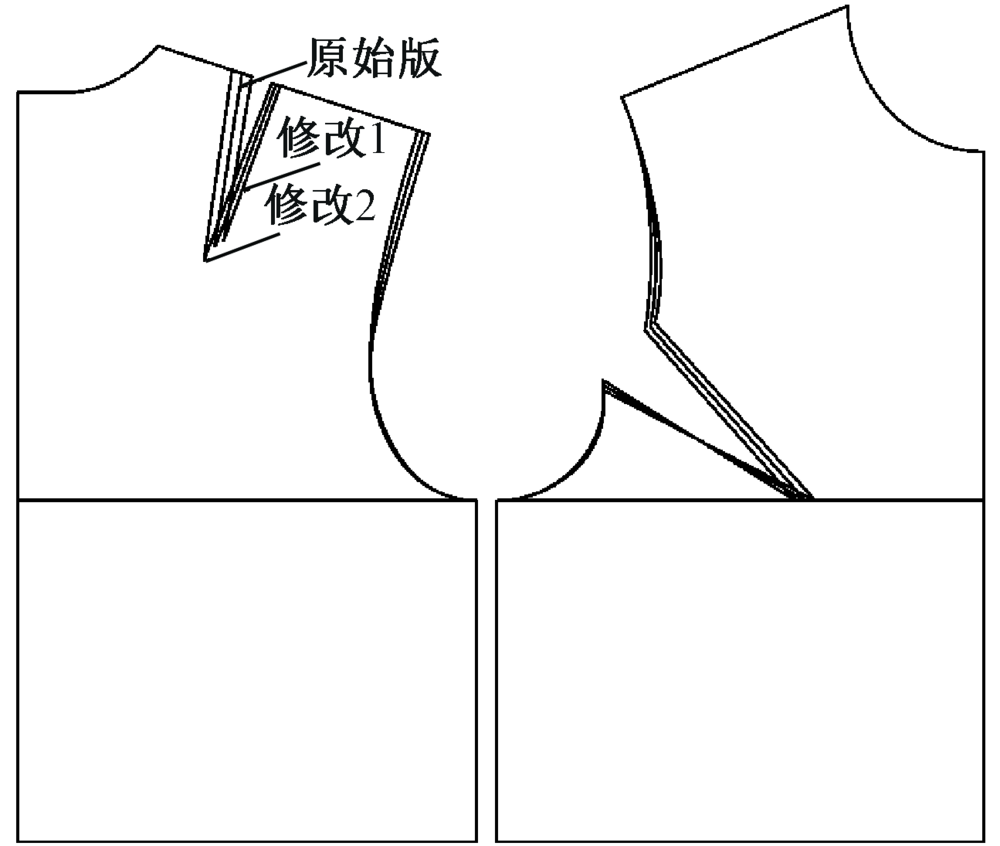

图15

胸省肩胛省调整对比图"

表8

胸省肩胛省调整数据表"

样版 胸省/mm 肩胛省/mm
定点
X		 定点
Y		 省量 定点
X		 定点
Y		 省量
原始版
修改1
修改2		 90.5
85.5
95..5		 173
173
173		 38
33
43		 99.5
104.5
94.5		 80
75
85		 18.25
15.25
21.25
