斜裁裙参数化结构模型的构建

doi:10.13475/j.fzxb.20191102206

摘要/Abstract

摘要：

为解决斜裁裙装纸样制作效率低和手工操作烦琐等问题,结合斜裁裙结构原理和AutoCAD参数化功能,提出了一种斜裁裙参数化结构设计模型,以实现可定制的斜裁裙装纸样的快速生成。首先分析斜裁裙的斜裁原理,基于AutoCAD参数化功能,构建斜裁裙参数化结构设计模型。该模型包含尺寸规格、分割线数量和斜裁角度3个参数,通过设定参数值,该模型可自动生成个性化斜裁裙装纸样。通过虚拟试衣软件CLO3D对斜裁裙纸样进行了合体性验证,舒适度评价指标良好。研究结果表明:斜裁裙参数化制版技术可以实现个性化纸样的自动化生成,纸样能够达到相应的合体性标准;该技术可以扩展应用到其他类型的服装结构设计中,为实现服装生产的大规模定制提供技术支撑。

关键词: 斜裁, 裙装, 服装CAD, 服装纸样, 参数化设计, 虚拟试衣

Abstract:

In order to solve the problems of low efficiency related to manual operation of bias-cut skirt pattern, a parametric structure model for bias-cut skirt prototype was proposed to enable the creation of personalized bias-cut skirt patterns quickly and easily, leading to quick generation of paper samples. Firstly, the principle of bias cutting for the bias-cut skirt was analyzed. With the parameterization function of AutoCAD software, the prototype of the parametric structure model of bias-cut skirt was constructed. By adjusting the parameters, the personalized bias-cut skirt pattern was generated. The research shows that the parametric structure model for the bias-cut skirt prototype does not need grading, and personalized bias-cut skirt patterns are able to be generated by only adjusting the key sizes and the pattern bias angle. Also, the number of bias pieces of the prototype can be selected arbitrarily for adjustment. Combined with the use of CLO3D, parametric structure model of bias-cut skirt can be used for virtual fitting, allowing the creation of effect map and pressure map of the clothing to be generated. It is found that such established parametric structure model for bias-cut skirt has good application value and can lead to the improvement of production efficiency.

Key words: bias-cut, skirt, apparel CAD, apparel paper pattern, parametric design, virtual fitting

中图分类号:

TS941.2

陈咪, 叶勤文, 张皋鹏. 斜裁裙参数化结构模型的构建[J]. 纺织学报, 2020, 41(07): 135-140.

CHEN Mi, YE Qinwen, ZHANG Gaopeng. Construction of parametric structure model for bias-cut skirt pattern[J]. Journal of Textile Research, 2020, 41(07): 135-140.

图/表 12

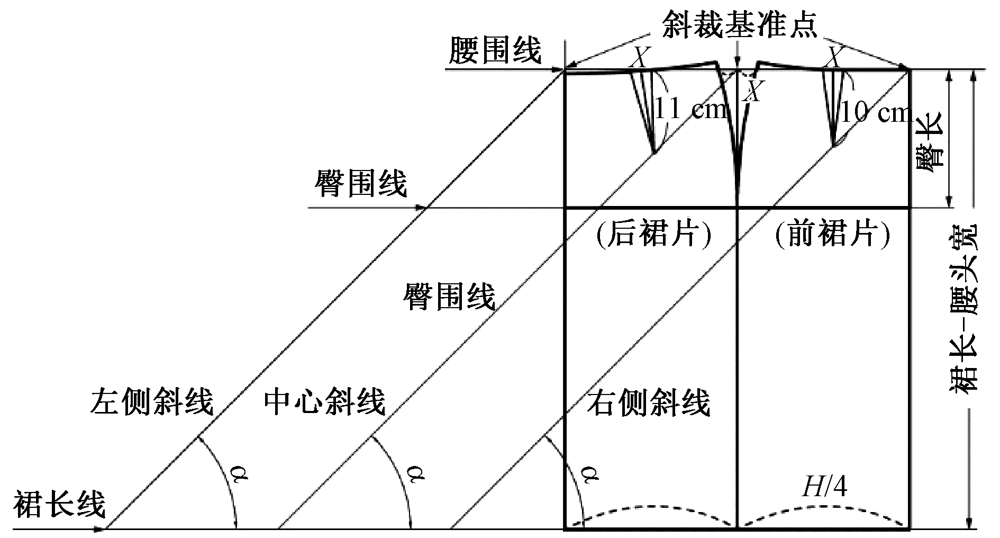

图1

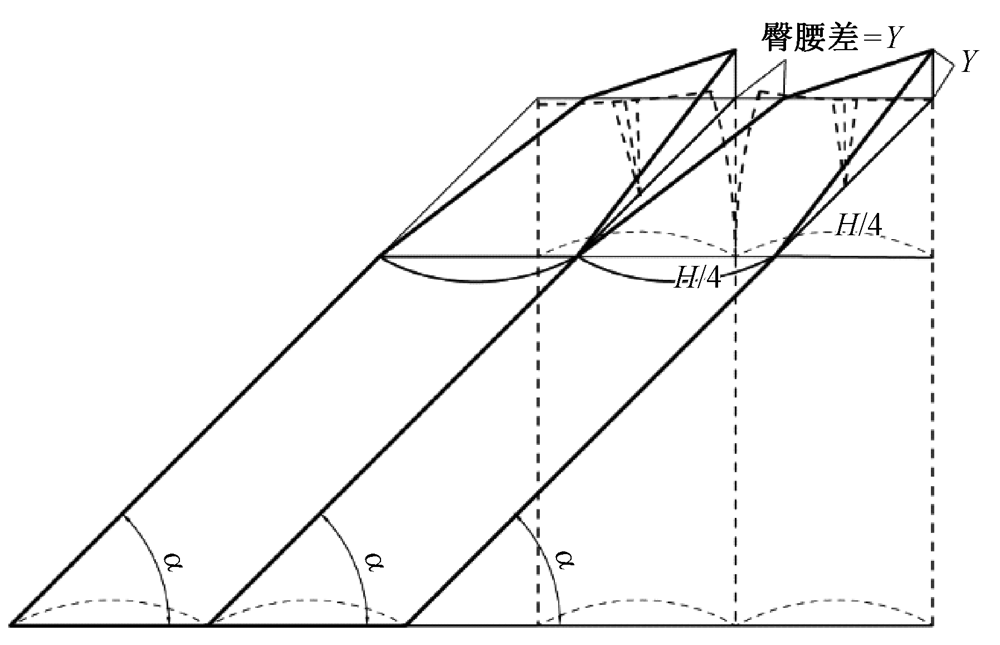

图2

图3

表1

图4

表2

图5

图6

图7

表3

图8

表4

参考文献 14

[1]	俞俭. 斜裁在斜向分割结构设计中的应用[J]. 纺织导报, 2008(10):103-105.
	YU Jian. Application of bias cutting in pattern design with bias segmentation line[J]. China Textile Leader, 2008(10):103-105.
[2]	丁锡强, 刘国伟. 服装斜裁技术的应用[J]. 纺织学报, 2006,27(8):98-100.
	DING Xiqiang, LIU Guowei. Applied research on the technique of bias cut of garments[J]. Journal of Textile Research, 2006,27(8):98-100.
[3]	叶勤文, 张皋鹏. 基于AutoCAD参数化的个性化服装纸样生成[J]. 纺织学报, 2019,40(4):103-110.
	YE Qinwen, ZHANG Gaopeng. Generation of personalized garment pattern based on AutoCAD parameterization[J]. Journal of Textile Research, 2019,40(4):103-110.
[4]	罗琴. 参数约束在服装样板智能设计技术中的应用[J]. 西安工程大学学报, 2015,29(2):167-171.
	LUO Qin. The application of parameter constraint in the garment intelligent pattern-making technology[J]. Journal of Xi'an Polytechnic University, 2015,29(2):167-171.
[5]	竺梅芳, 徐颖芳. 服装数字化斜裁技术的应用研究[J]. 毛纺科技, 2014,42(3):50-52.
	ZHU Meifang, XU Yingfang. Study on technology of digital bias-cut clothes[J]. Wool Textile Journal, 2014,42(3):50-52.
[6]	LI Y, LI P. New functions of AutoCAD 2011 inter-face[C] //Advances in Information Technology and Industry Applications. Berlin: Springer-Verlag, 2012: 429-434.
[7]	LI Y, LI P. Applications of new function of Auto CAD2011[C] //Advances in Information Technology and Industry Applications. Berlin: Springer-Verlag, 2012: 435-439.
[8]	叶勤文, 陈咪, 张皋鹏. 双圆弧拟合曲线在参数化服装制版中的应用[J]. 东华大学学报(自然科学版), 2014(3):50-52.
	YE Qinwen, CHEN Mi, ZHANG Gaopeng. Application of double arc fitting curve in parametric garment plate making[J]. Journal of Donghua University(Natural Science), 2014(3):50-52.
[9]	丁锡强, 刘国伟. 女裙斜裁模型及其应用[J]. 纺织学报, 2008,29(5):94-97.
	DING Xiqiang, LIU Guowei. Bias cut of dress models and its application examples[J]. Journal of Textile Research, 2008,29(5):94-97.
[10]	丁锡强, 刘国伟. 服装斜裁打版技术全编[M]. 上海: 上海文化出版社, 2009: 20-25.
	DING Xiqiang, LIU Guowei. Clothing oblique cutting pattern technology[M]. Shanghai: Shanghai Culture Publishing House, 2009: 20-25.
[11]	张蒙蒙, 庄梅玲, 陈素英. 基于褶皱图像识别的着装合体性评价技术[J]. 服装学报, 2017(12):497-502.
	ZHANG Mengmeng, ZHUANG Meiling, CHEN Suying. Dressing evaluation technology based on fold image recognition[J]. Journal of Clothing Research, 2017(12):497-502.
[12]	程宁波, 吴志明. 服装压力舒适性的研究方法与发展趋势[J]. 丝绸, 2019,56(3):38-44.
	CHENG Ningbo, WU Zhiming. Research method and development tendency of garment pressure comfort[J] Journal of Silk, 2019,56(3):38-44.
[13]	田丙强, 徐增波, 胡守忠. 基于CLO3D虚拟试衣技术的着装合体性评估[J]. 东华大学学报(自然科学版), 2018(3):307-402.
	TIAN Bingqiang, XU Zengbo, HU Shouzhong. Evaluation of dress fit based on CLO3D virtual fitting technique[J]. Journal of Donghua University(Natural Science), 2018(3):307-402.
[14]	成秀光, 金玉顺. 服装环境学[M]. 北京: 中国纺织出版社, 1999: 112-118.
	CHENG Xiuguang, JIN Yushun. Clothing environmental science [M]. Beijing: China Textile & Apparel Press, 1999: 112-118.

相关文章 15

[1]	凌雅丽, 朱凌轩, 邵晓煊, 李泽辉, 钟安华. 亚洲男士西服基本纸样自动生成系统的建立[J]. 纺织学报, 2020, 41(09): 108-113.
[2]	刘婷婷, 徐红, 梅馨元, 刘一心, 肖爱民. 基于XGBoost算法对新疆女性臀部体型判别及原型修正[J]. 纺织学报, 2020, 41(07): 147-153.
[3]	夏海浜, 黄鸿云, 丁佐华. 基于迁移学习与支持向量机的服装舒适度评估[J]. 纺织学报, 2020, 41(06): 125-131.
[4]	李雨虹, 李杨, 吴晶. 斜向分割线在现代旗袍结构中的应用[J]. 纺织学报, 2020, 41(05): 129-133.
[5]	许倩, 陈敏之. 基于深度学习的服装丝缕平衡性评价系统[J]. 纺织学报, 2019, 40(10): 191-195.
[6]	叶勤文, 张皋鹏. 基于AutoCAD参数化的个性化服装纸样生成[J]. 纺织学报, 2019, 40(04): 103-110.
[7]	张伶俐, 张皋鹏. 应用MatLab的服装纸样参数化平面制版[J]. 纺织学报, 2019, 40(01): 130-135.
[8]	沈奕君张婷婷柯莹王宏付. 三维参数化技术在构建现代服装新形态中的应用[J]. 纺织学报, 2018, 39(12): 118-123.
[9]	刘肖邓咏梅陈金广. 男衬衫一片袖款式图到纸样图的转换方法[J]. 纺织学报, 2016, 37(3): 119-126.
[10]	刘健刘延波蒋秀明马营宋学礼. 不完全齿轮横动机构对静电纺丝膜均匀性的改善作用[J]. 纺织学报, 2015, 36(07): 116-120.
[11]	徐继红刘咏梅王晓丽吕博文黄颖颖 . 四面构成女套装衣身样板CAD柔性模型设计[J]. 纺织学报, 2015, 36(06): 97-105.
[12]	严密张皋鹏. 基于AutoCAD的智能化服装结构制图技术的探索[J]. 纺织学报, 2013, 34(11): 158-0.
[13]	宋红星;李重;倪慧;高军;彭陈松. 基于近似最短路径的三维人体尺寸提取[J]. 纺织学报, 2011, 32(3): 138-142.
[14]	丁锡强. 斜裁服装中的省道转移方法[J]. 纺织学报, 2010, 31(11): 109-115.
[15]	李俊;柯莹;凌小燕;王云仪;张向辉;. 机织物丝绺方向对裙装造型效果的影响[J]. 纺织学报, 2010, 31(10): 98-103.

Metrics

Viewed

Full text

Abstract

Cited

Shared

Discussed

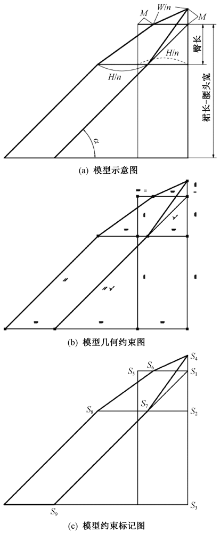

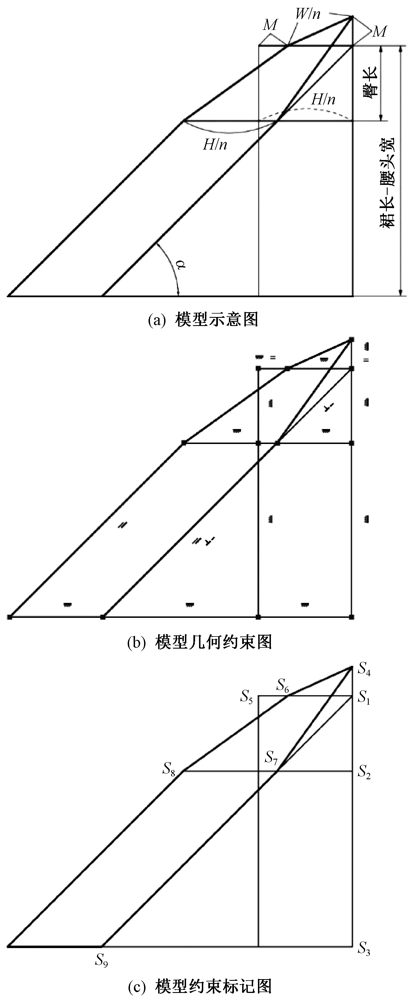

符号	含义	表达式	参考值	类型	单位
S₁S₂	臀长	T	180	竖直	mm
S₁S₃	裙长	L	570	竖直	mm
S₁S₅	直裁臀围	H/n	225	水平	mm
S₄S₆	斜裁腰围	W/n	170	对齐	mm
S₇S₈	斜裁臀围	H/n	225	水平	mm

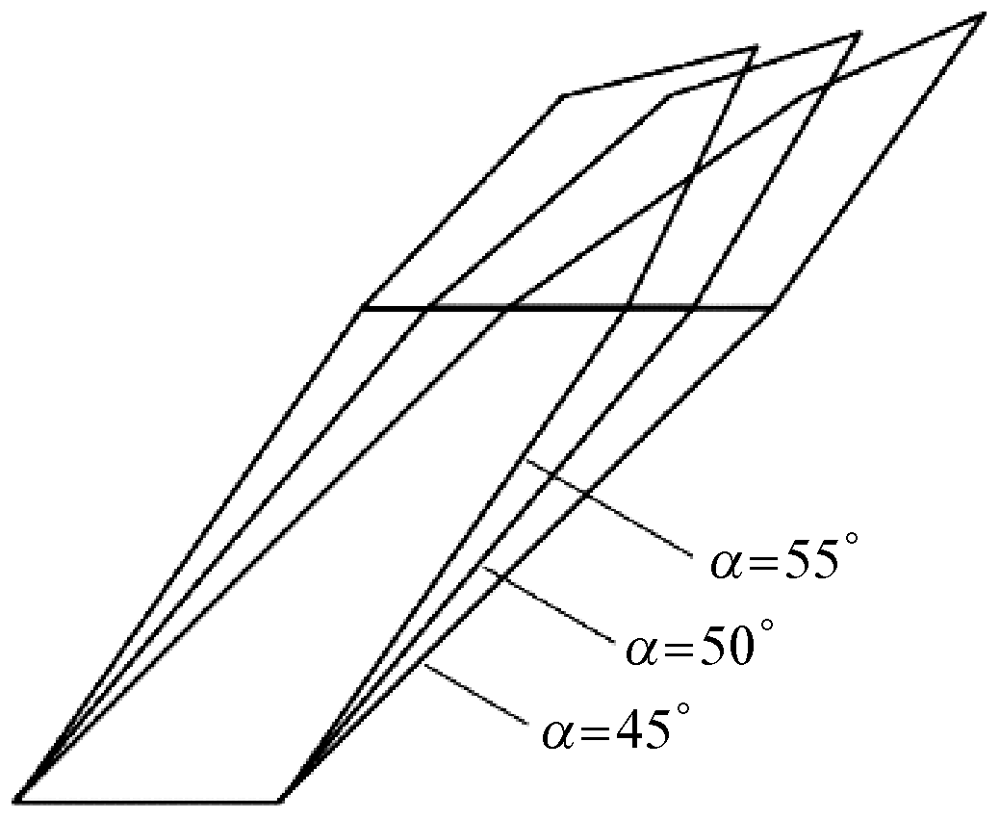

∠S₁S₉S₃	斜裁角度	α	45	角度	(°)

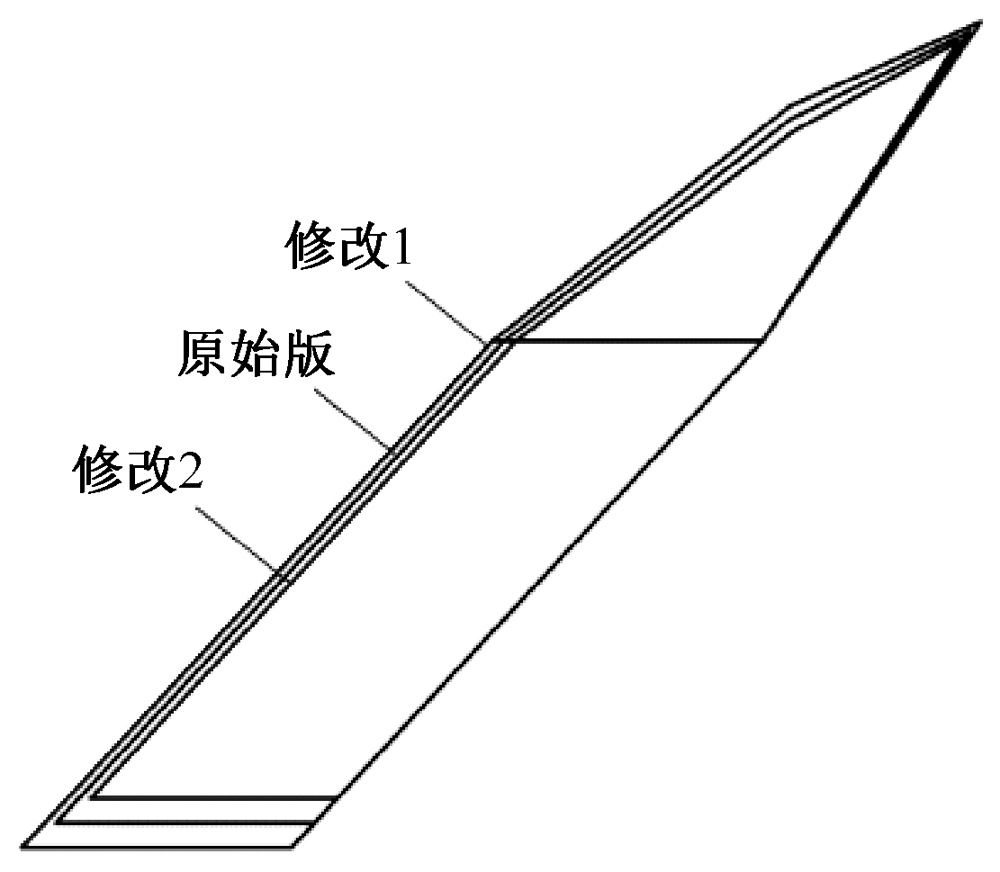

样板	W	H	L	T
原始版	680	900	570	180
修改1	640	860	540	170
修改2	720	940	600	190

方案		整体款式风格	正视图	后视图
方案 1	修改1	款式合体,符合着装要求,外观效果较好	平整,中部有凹陷	平整,无褶皱
	原始版	款式合体,符合着装要求,外观效果较好	平整,中部稍有凹陷	平整,无褶皱
	修改2	款式合体,符合着装要求,外观效果较好	平整,中部有凹陷	平整,无褶皱
方案 2	角度50°	款式合体,符合着装要求,外观效果较好	平整,中部有凹陷	平整,无褶皱
	角度55°	款式合体,符合着装要求,外观效果较好	平整,中部稍有凹陷	平整,无褶皱

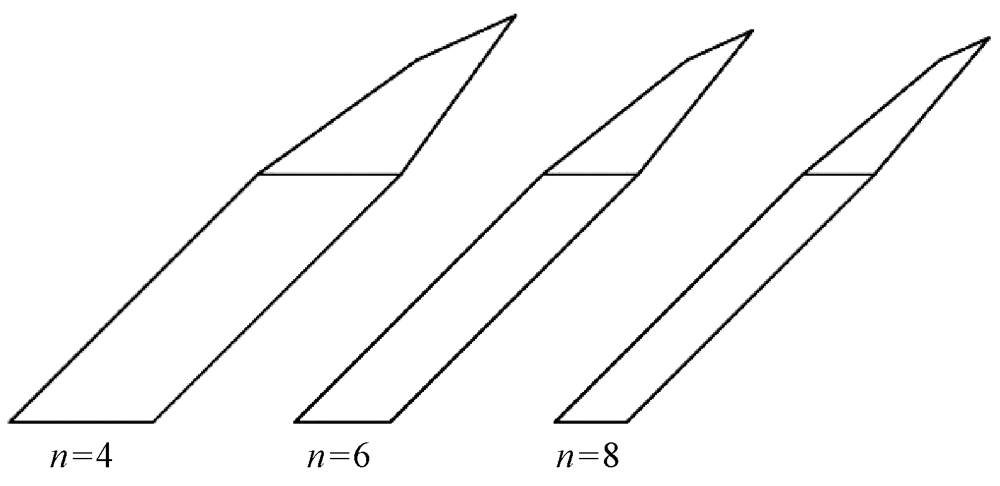

	片数6	款式合体,符合着装要求,外观效果较好	正、背面平整	平整,无褶皱
	片数8	款式合体,符合着装要求,外观效果较好	平整,中部有凹陷	平整,无褶皱

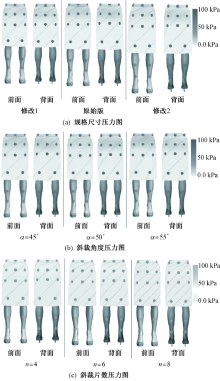

方案		腰围压力范围/kPa	臀围压力范围/kPa
规格	155/64A	0.80~2.46	1.13~2.47
	160/68A	0.86~2.87	1.18~2.31
	165/72A	0.66~2.13	1.09~2.50
角度	50°	0.70~2.51	1.09~2.20
角度	55°	0.63~2.66	1.32~2.52
裁片	6片	0.64~2.97	1.06~2.03
裁片	8片	0.70~1.81	1.05~1.93
