纺织学报 ›› 2021, Vol. 42 ›› Issue (05): 46-50.doi: 10.13475/j.fzxb.20200901605

• 纺织工程 • 上一篇    下一篇

股线与单纱捻系数比对粘胶股线性能的影响

倪洁1, 杨建平2, 郁崇文1,3()

  1. 1.东华大学 纺织学院, 上海 201620
    2.东华大学 信息科学与技术学院, 上海 201620
    3.东华大学 纺织面料技术教育部重点实验室, 上海 201620
  • 收稿日期:2020-09-07 修回日期:2020-12-29 出版日期:2021-05-15 发布日期:2021-05-20
  • 通讯作者: 郁崇文
  • 作者简介:倪洁(1996—),女,硕士生。主要研究方向为股线性能研究。

Effect of ratio of strands twist factor to single yarn twist factor on properties of viscose plied yarns

NI Jie1, YANG Jianping2, YU Chongwen1,3()

  1. 1. College of Textiles, Donghua University, Shanghai 201620, China
    2. College of Information Sciences and Technology, Donghua University, Shanghai 201620, China
    3. Key Laboratory of Textile Science & Technology, Ministry of Education, Donghua University, Shanghai 201620, China
  • Received:2020-09-07 Revised:2020-12-29 Online:2021-05-15 Published:2021-05-20
  • Contact: YU Chongwen

RichHTML

21

PDF (PC)

152

摘要：

为综合反映单纱结构参数对股线性能的影响,采用传统环锭纺纱方式,以粘胶纤维为原料,研究了不同线密度、不同捻度的单纱反向加捻为双股线时,捻系数比对股线强伸性、毛羽、耐磨性能的影响。结果表明:反向加捻的双股纱线存在2个临界捻系数比,分别位于捻系数比为0.7和1.5左右,在这2个捻系数比处股线可获得较高的强力;当捻系数比大于1时,可显著减少股线表面的有害毛羽数;当捻系数比在0~2之间时,捻系数比越大,股线耐磨性越好;综合对比得到捻系数比为1.5时可保证股线综合质量最好。

关键词: 粘胶纤维, 双股线, 捻系数比, 反向加捻, 股线性能, 环锭纺纱

Abstract:

In order to reflect comprehensively the influence of single yarn structural parameters on the properties of plied yarns, the influence of twist factor ratio on the strength, hairiness and wear resistance was studied with ring spun yarns made from viscose fiber with different yarn linear density and twists. The results show that there are two critical twist factor ratios for the reversely twisted plied yarns, which are about 0.7 and 1.5 respectively. At these two twist factor ratios, plied yarns can obtain higher strength. When the twist factor ratio is greater than 1, the number of harmful hairiness on the strands surface is reduced significantly. When the twist factor ratio is between 0 and 2, the larger the twist factor ratio is, the better the strands wear resistance. According to the overall comparison, twist factor ratio at 1.5 ensures the best comprehensive quality of the strands.

Key words: viscose fiber, double plied yarn, twist factor ratio, reverse twisting, plied yarn performance, ring spinning

中图分类号:

  • TS101.9

表1

纤维性能参数"

原料 纤维长度/
mm		 线密度/
dtex		 断裂强力/
cN		 断裂伸长率/
%
普通粘胶 38 1.33 3.51 22.46
莫代尔纤维 39 1.30 4.31 15.89

表2

设计单纱规格及合股方式"

单纱
编号		 原料 设计线密度/
tex		 设计捻度/
(捻·m-1)		 设计
捻系数		 单纱
组合
A1 普通粘胶 18 700 297 A1+A2
A2 普通粘胶 18 700 297
A3 普通粘胶 15 700 271 A3+A4
A4 普通粘胶 15 900 349
B1 莫代尔 15 700 271 B1+B2
B2 莫代尔 30 700 383
B3 莫代尔 15 800 310 B3+B4
B4 莫代尔 25 800 400
C1 莫代尔 15 850 329 C1+C2
C2 莫代尔 20 700 313
C3 莫代尔 15 850 329 C3+C4
C4 莫代尔 20 600 268

表3

单纱强伸性能测试结果"

单纱
编号		 实测线密度/tex 实测捻度/
(捻·m-1)		 实际捻系数 断裂强力/cN 断裂强度/
(cN·tex-1)		 断裂强力
CV值/%		 断裂伸长率/% 断裂伸长率
CV值/%
A1 17.67 708 298 221.37 12.53 6.92 9.17 10.13
A2 17.93 700 296 219.80 12.26 5.37 7.84 9.67
A3 14.90 716 276 177.63 11.92 6.46 8.25 9.78
A4 15.57 878 347 198.83 12.77 6.50 9.43 8.66
B1 14.50 699 266 248.70 17.15 9.81 8.04 8.59
B2 29.50 730 397 513.70 17.41 6.51 9.90 5.18
B3 14.97 795 308 257.47 17.20 7.92 8.33 8.13
B4 25.10 829 415 429.60 17.12 7.67 9.18 7.19
C1 15.00 865 335 214.07 14.27 8.48 5.57 11.08
C2 20.20 698 314 346.83 17.17 7.07 8.49 7.74
C3 14.97 851 329 210.83 14.08 9.35 5.70 13.59
C4 20.03 583 261 338.80 16.91 6.53 7.89 7.27

表4

实际股线捻系数及捻系数比"

单纱
组合		 捻系数 捻系
数比		 单纱
组合		 捻系数 捻系
数比		 单纱
组合		 捻系数 捻系
数比		 单纱
组合		 捻系数 捻系
数比		 单纱
组合		 捻系数 捻系
数比		 单纱
组合		 捻系数 捻系
数比
A1+A2 67 0.23 A3+A4 59 0.19 B1+B2 101 0.30 B3+B4 102 0.28 C1+C2 93 0.29 C3+C4 67 0.23
94 0.32 120 0.39 165 0.50 197 0.54 178 0.55 90 0.30
160 0.54 180 0.58 238 0.72 262 0.73 247 0.76 158 0.54
210 0.71 227 0.73 296 0.89 323 0.89 300 0.93 227 0.77
274 0.92 281 0.90 374 1.13 380 1.05 357 1.10 275 0.93
331 1.12 341 1.09 434 1.31 481 1.33 411 1.27 340 1.15
396 1.33 395 1.27 496 1.50 541 1.50 475 1.47 400 1.35
453 1.52 446 1.43 591 1.78 608 1.68 532 1.64 452 1.53
525 1.77 504 1.62 667 2.01 681 1.88 673 2.08 501 1.70
585 1.97 578 1.86
687 2.31 622 2.00

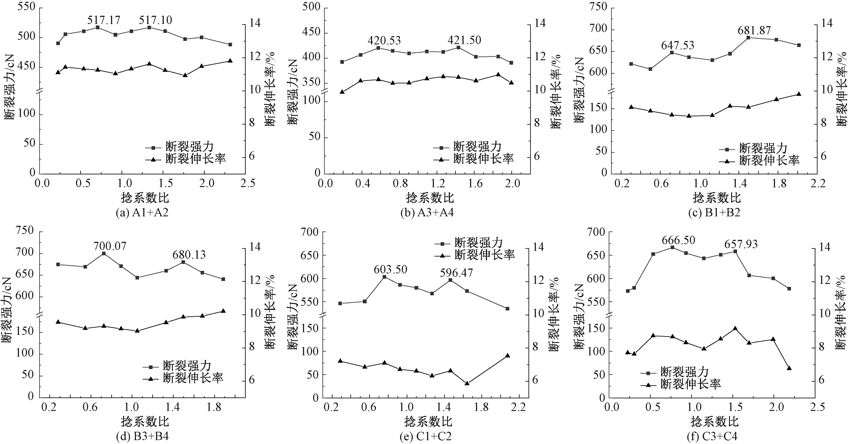

图1

股线强伸性与捻系数比关系"

图2

3 mm以上股线毛羽测试结果"

图3

股线耐磨性测试结果"

[1] 韩祖耀. 股线结构的理论与应用[J]. 纺织学报, 1982,3(4):3-10.
HAN Zuyue. The theory and its application of the structure of ply yarn[J]. Journal of Textile Research, 1982,3(4):3-10.
[2] 宋均燕, 赵阳, 何小东, 等. 集聚纺股线捻系数与强伸性能的关系[J]. 棉纺织技术, 2017,45(10):16-19.
SONG Junyan, ZHAO Yang, HE Xiaodong, et al. Relationship between twist factor and strength & elongation of condensed spinning ply yarn[J]. Cotton Textile Technology, 2017,45(10):16-19.
[3] 侯秀良, 刘启国, 王善元. 羊绒及混纺纱线拉伸力学性能与捻度关系的研究[J]. 毛纺科技, 2001,29(6):38-41.
HOU Xiuliang, LIU Qiguo, WANG Shanyuan. Relationship between tensile properties and twist of cashmere yarns[J]. Wool Textile Journal, 2001,29(6):38-41.
[4] 郁崇文. 纺纱学[M].2版. 北京: 中国纺织出版社, 2015: 194-198.
YU Chongwen. Spinning science[M]. 2nd ed. Beijing: China Textile & Apparel Press, 2015: 194-198
[5] GOURKAR P, MALU U. Effect of twist direction of double yarn on tensile properties of yarns/fabrics[J]. Melliand International, 2017,23(3):146-148.
[6] NARKHEDKAR R N, KADOLE P V. Influence of twist direction on tensile properties of double yarns[J]. Textile Asia, 2013,44(10):34-36.
[7] 安降龙. 赛络纺复合成纱机理、纱线结构及其力学性能研究[D]. 上海:东华大学, 2010: 79-84.
AN Xianglong. Study on the mechanism structural and mechanical performance of sirospun composite yarn[D]. Shanghai: Donghua University, 2010: 79-84.
[8] 陶丽珍, 周锁林. 棉莱赛尔赛络菲尔纱的纺制与性能分析[J]. 棉纺织技术, 2015,43(10):30-33.
TAO Lizhen, ZHOU Suolin. Development and property study of cotton lyocell sirofil yarn[J]. Cotton Textile Technology, 2015,43(10):30-33.
[9] 上海纺织控股( 集团) 公司. 棉纺手册[M].3版. 北京: 中国纺织出版社, 2004: 629-631.
Shanghai Textile Holding Group Co., Ltd. Cotton spinning handbook[M]. 3rd ed. Beijing: China Textile & Apparel Press, 2004: 629-631.
[10] 于伟东. 纺织材料学[M]. 北京: 中国纺织出版社, 2006: 23-24.
YU Weidong. Textile material science[M]. Beijing: China Textile & Apparel Press, 2006: 23-24.
[11] 孙晶, 王瑞, 孙红玉, 等. 捻系数比对纯棉股线性能的影响[J]. 棉纺织技术, 2018,46(12):23-26.
SUN Jing, WANG Rui, SUN Hongyu, et al. Effect of twist multiplier ratio on pure cotton ply property[J]. Cotton Textile Technology, 2018,46(12):23-26.
[1] 殷士勇, 鲍劲松, 唐仕喜, 杨芸. 环锭纺纱信息物理生产系统建模方法[J]. 纺织学报, 2021, 42(02): 65-73.
[2] 马君志, 葛红, 王冬, 付少海. 溶胶-凝胶法改性阻燃粘胶纤维的制备及其性能[J]. 纺织学报, 2021, 42(01): 10-15.
[3] 刘稀, 王冬, 张丽平, 李敏, 付少海. 低折射率树脂对原液着色粘胶纤维结构和性能的影响[J]. 纺织学报, 2020, 41(07): 9-14.
[4] 马君志, 王冬, 付少海. 氧化石墨烯协同二硫代焦磷酸酯阻燃粘胶纤维的制备及其性能[J]. 纺织学报, 2020, 41(03): 15-19.
[5] 尹思力, 杨洋, 江文, 石业新, 周小华, 黄金洪. 接枝蚕蛹肽羧基化粘胶纤维的制备及其优化工艺[J]. 纺织学报, 2019, 40(08): 14-19.
[6] 吴娇, 于湖生, 万兴云, 田平, 李慧敏, 侯晓欣. 抗菌防螨防霉功能改性粘胶纤维的制备及其性能[J]. 纺织学报, 2019, 40(07): 19-23.
[7] 殷士勇, 鲍劲松, 孙学民, 王佳铖. 基于信息物理系统的环锭纺纱智能车间温度闭环精准控制方法[J]. 纺织学报, 2019, 40(02): 159-165.
[8] 卢琳娜 陈宇岳 李永贵. 纳米金与粘胶纤维的吸附机制[J]. 纺织学报, 2018, 39(09): 22-28.
[9] 姚萍 江文 王江 黄金洪 周小华. 接枝壳寡糖抗菌粘胶纤维的制备及其抗菌性与染色效果[J]. 纺织学报, 2018, 39(04): 9-13.
[10] 顾燕 薛元 高卫东 杨瑞华 郭明瑞. 采用三通道数码纺的色彩渐变纱性能[J]. 纺织学报, 2018, 39(02): 62-67.
[11] 罗婷 纪峰 程隆棣 吉宜军 邓万胜. 双S曲线软牵伸纺纱技术[J]. 纺织学报, 2017, 38(07): 34-38.
[12] 王乐军 刘怡宁 房迪 李增俊 吕佳滨. Lyocell纤维的国内外研发现状与发展方向[J]. 纺织学报, 2017, 38(04): 164-170.
[13] 刘东奇 王喆 王翔 尹翠玉 张宇峰. 甲醇蛋白改性粘胶纤维的结构与性能[J]. 纺织学报, 2016, 37(09): 12-15.
[14] 黄伟 汪军. 双股线几何强力模型的建立与其影响因素[J]. 纺织学报, 2015, 36(02): 25-29.
[15] 吴鲜鲜 俞涤美 张红霞 姚佳 康凌峰 祝成炎. 咖啡碳纤维混纺织物的性能[J]. 纺织学报, 2014, 35(7): 48-0.
Viewed
Full text


Abstract

Cited
  Shared
  Discussed
No Suggested Reading articles found!
京ICP备14006648号　 京公网安备11010502044800号
版权所有 © 2021 《纺织学报》编辑部
地址： 北京市朝阳区延静里中街3号主楼6层《纺织学报》杂志社　邮政编码：100025　
电话：010-65017711,65917740　传真：010-65016539　Email:fangzhixuebao@vip.126.com
本系统由北京玛格泰克科技发展有限公司设计开发
